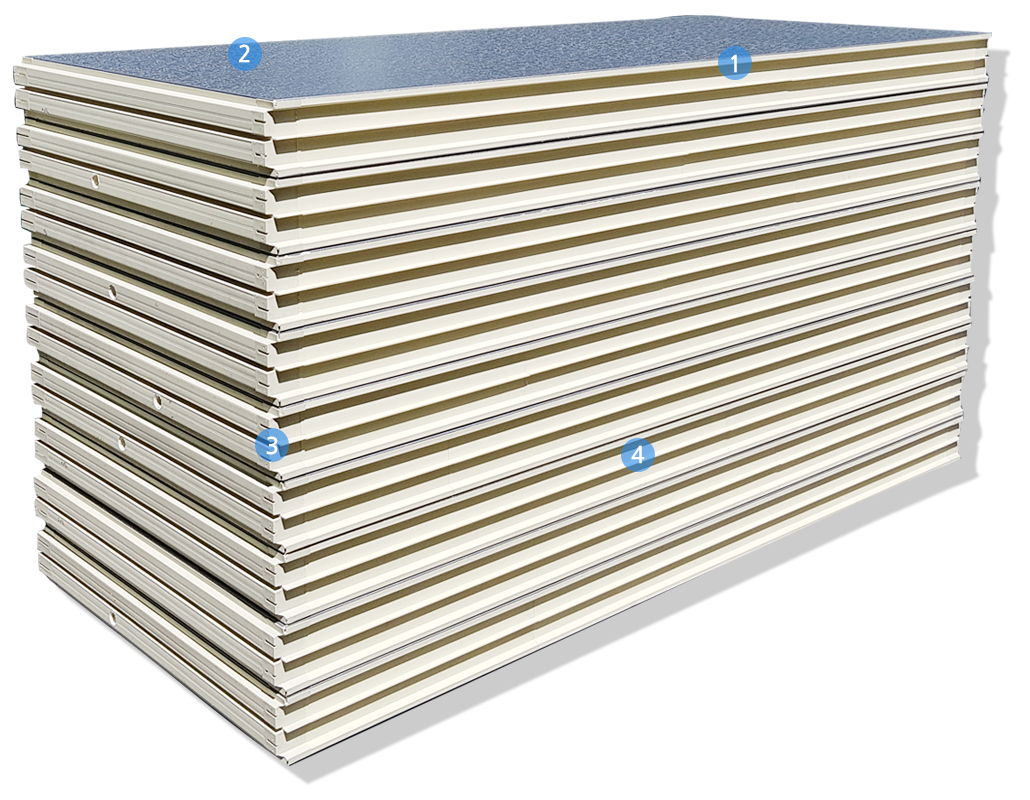

최고의 단열성을 자랑하는 경질 폴리우레탄폼 판넬
단열재 중에서 가장 우수한 단열효과(열전도율 0.023W/m·K 이하)를 지닌
경질 폴리우레탄폼을 단열재로 사용한 냉장·냉동용 판넬로서
기존 건축용 우레탄판넬의 장점을 유지하면서 "난연성,단열성,시공편의성" 등을 개선한
가장 완벽한 냉장·냉동용 조립식 판넬입니다! (생산두께 : 50~150T)

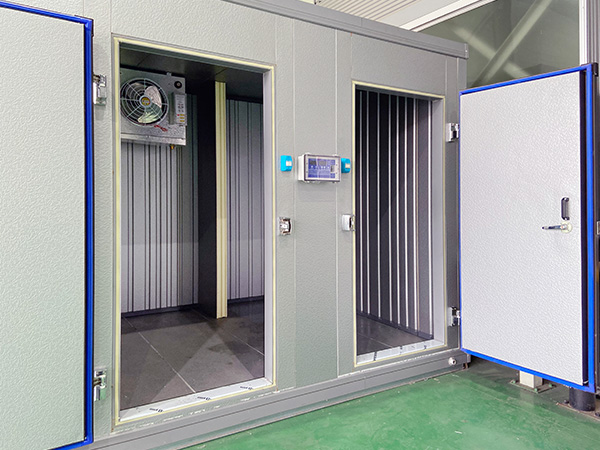

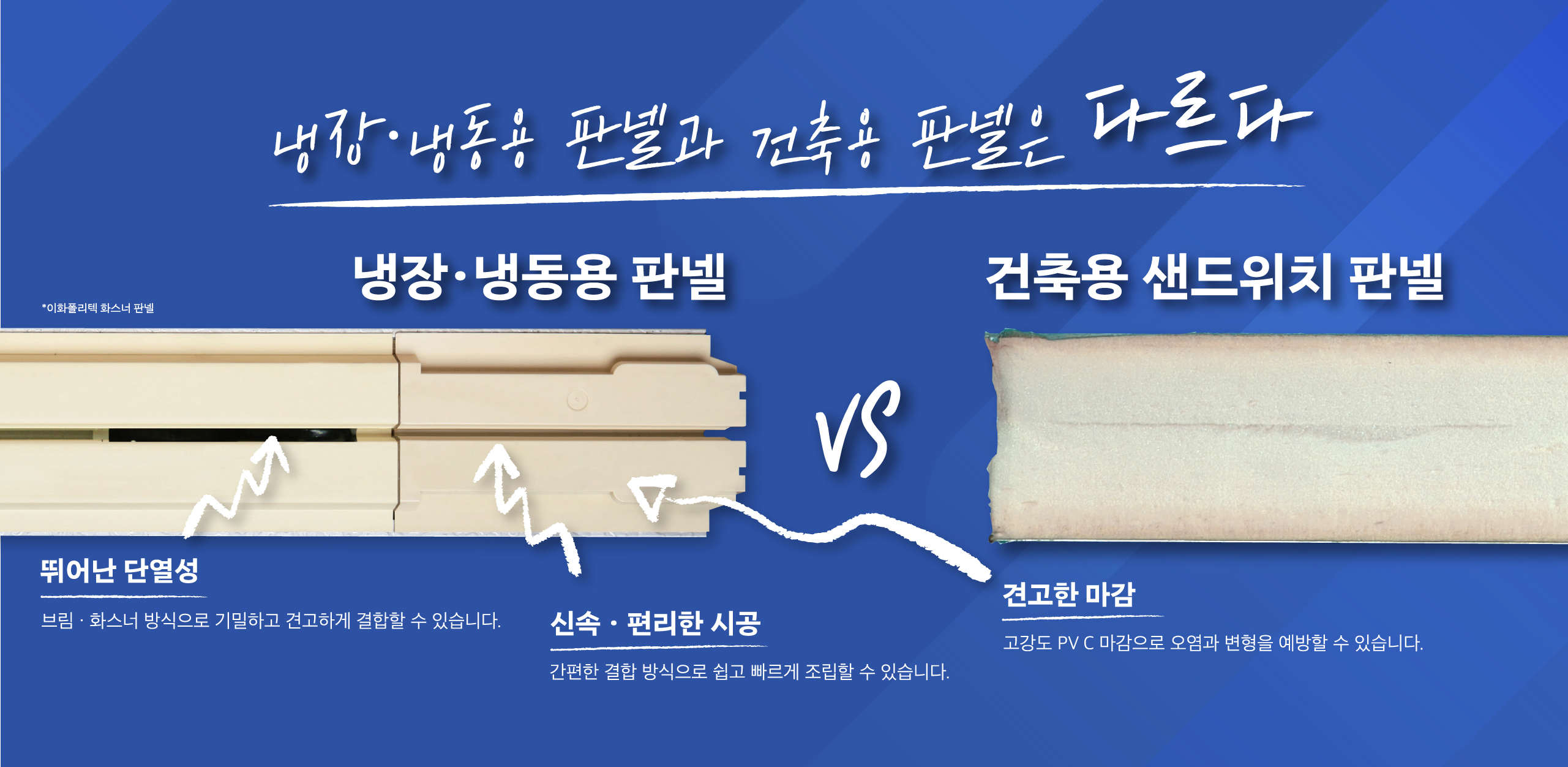

냉장·냉동용 판넬의 장점

1기밀한 결합과 뛰어난 단열성
브림방식 혹은 화스너방식으로 판넬을 강력하게 결속시켜 냉기가 세어나갈 틈을 최소화 합니다.

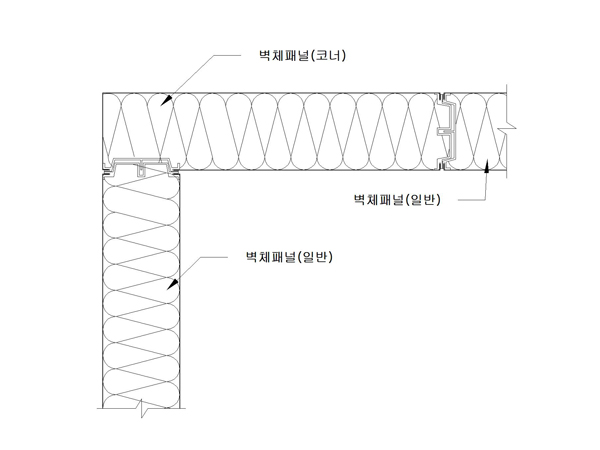

[벽체코너 결합마감 상세도]

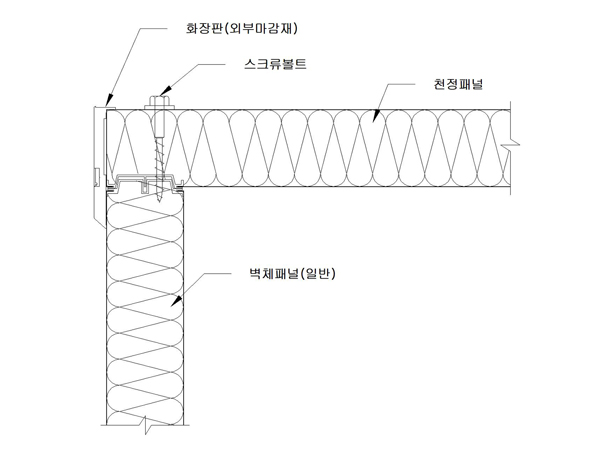

[천장코너 결합마감 상세도]
2신속 · 편리한 시공
간편한 결합구조로 쉽고 빠르게 판넬을 조립할 수 있어 공사기간을 대폭 단축시킬 수 있습니다.
3고객맞춤 주문생산
고객의 요구대로 판넬의 폭과 길이를 자유자재로 생산할 수 있어 현장에서 자르거나 가공할 필요가 없습니다. (최대폭 900mm, 최대길이 12m)
44면 PVC샤시 마감
꼼꼼한 샤시마감으로 판넬의 오염과 변형을 예방하여 재사용이 가능하고, 외부충격에 보다 강합니다.
5간편한 이설 · 증설
판넬 훼손없이 간편하게 해체가 가능하여 손쉽게 이설·증설할 수 있습니다.

(주)이화폴리텍 우레탄판넬을 선택하는 이유

1안정되고 엄격한 품질관리
25년간 축적된 노하우를 바탕으로 체계적인 생산공정과 최신 자동화설비(고압발포기, 핫프레스 등)를 통해 엄격한 품질관리 하에 생산되고 있습니다.
★업계유일 KS인증 제품★

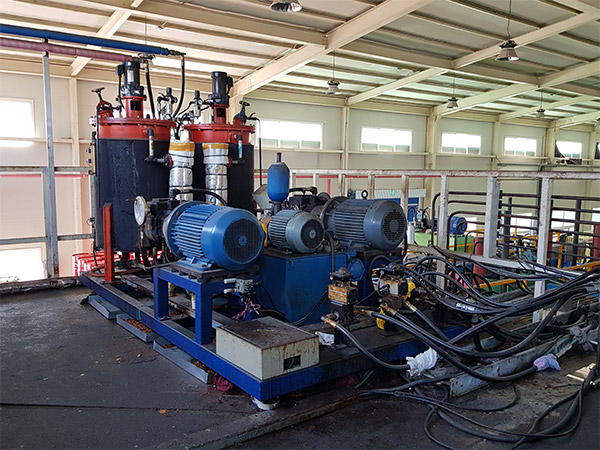

[고압발포기]

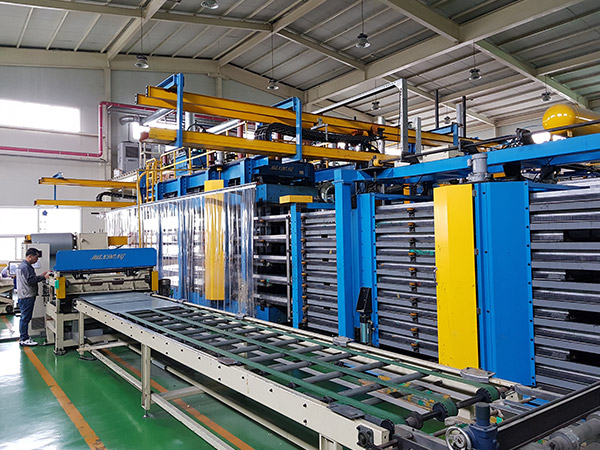

[10m 핫프레스]
2다양한 디자인
기존 단순했던 우레탄 판넬의 컬러를 6가지로 분리해 소비자의 선택폭을 더욱 넓혔습니다.
『골드스타코/실버스타코/아이보리스타코/아이보리/화이트/스테인리스』

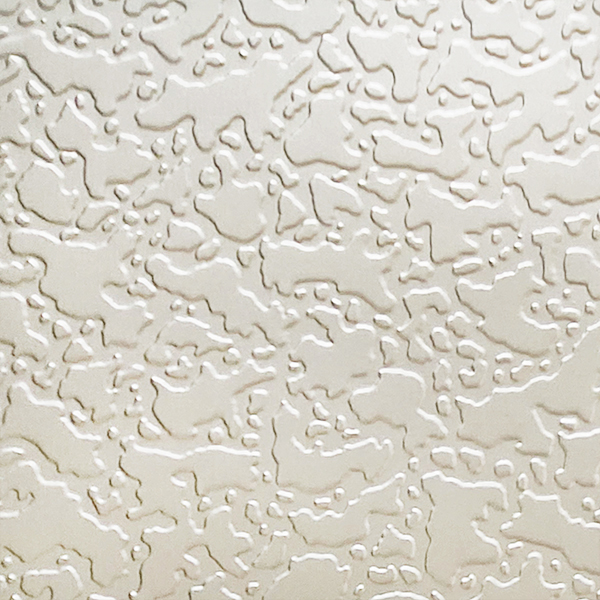

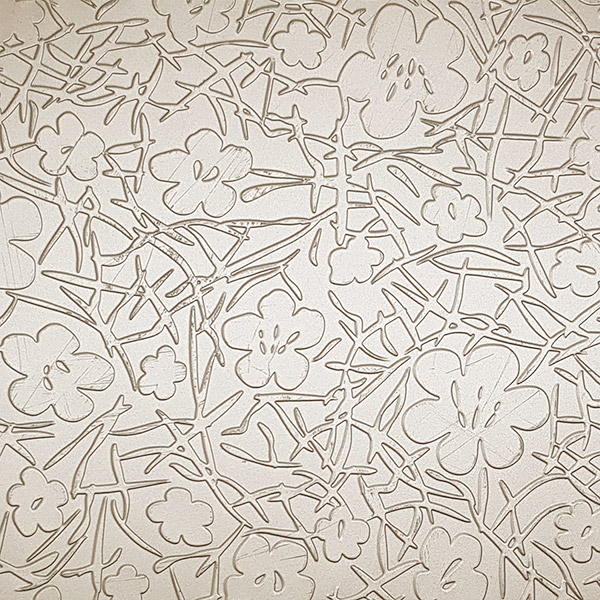

[골드스타코]

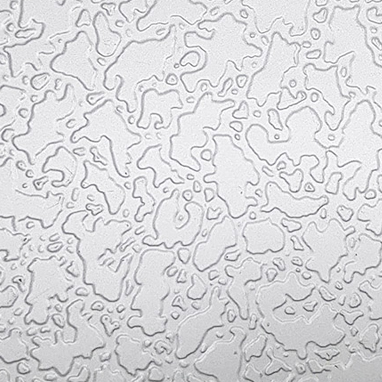

[실버스타코]

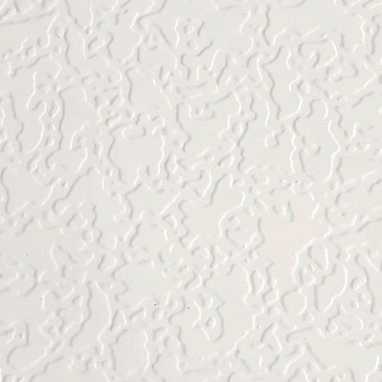

[아이보리스타코]
[아이보리]
[화이트]
[스테인리스]
3신속·정확한 납품과 A/S
제품 발주에서부터 신속정확한 납품, 철저한 사후관리까지! 고객만족을 위해 만전을 기하고 있습니다.

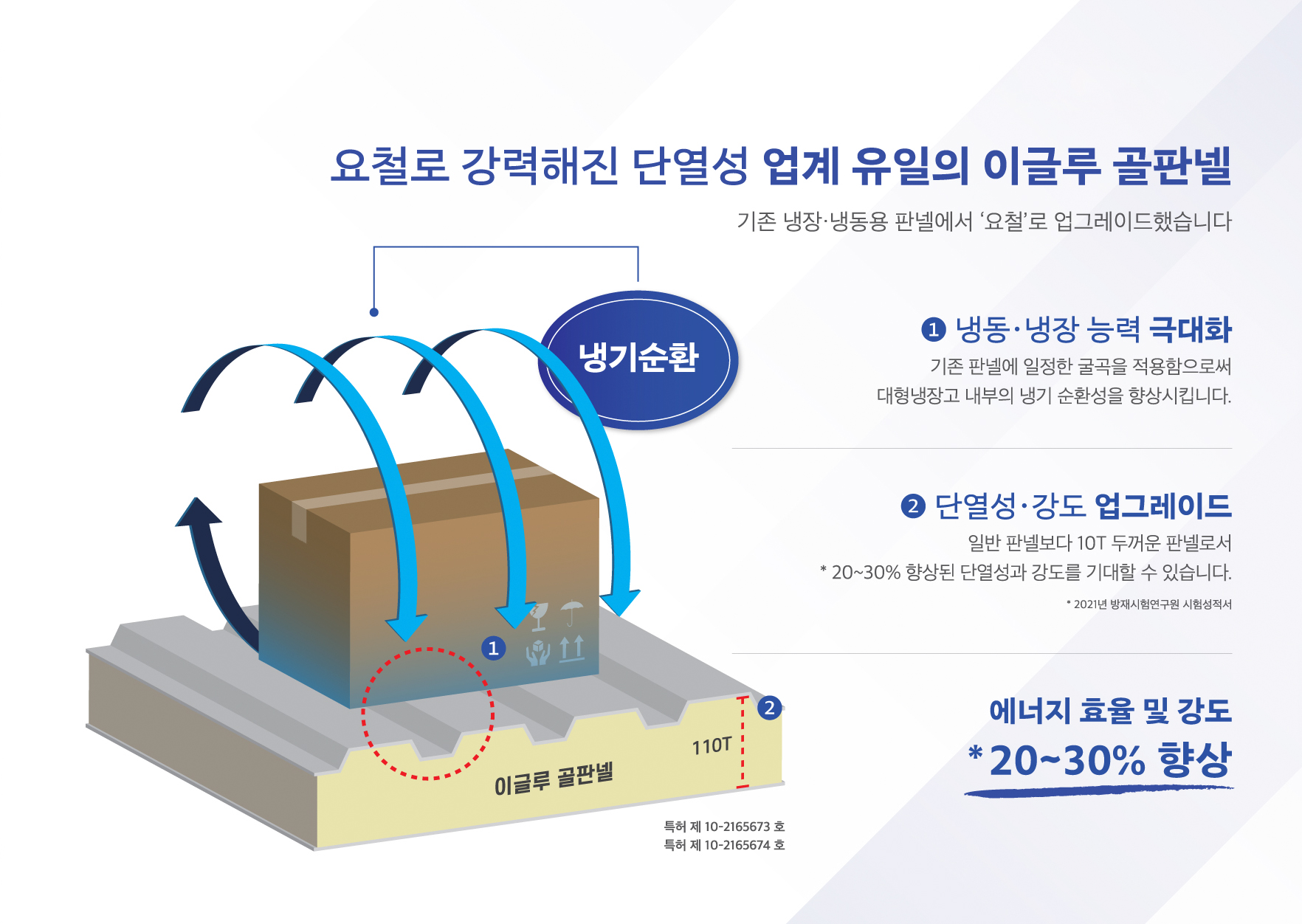

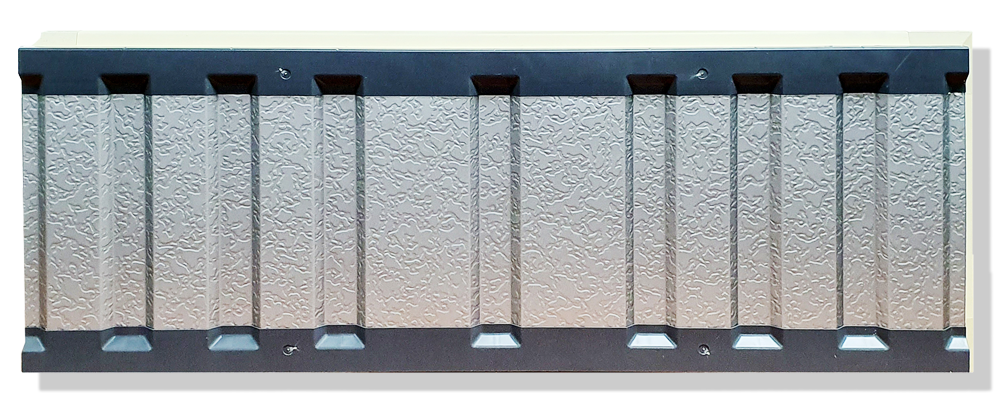

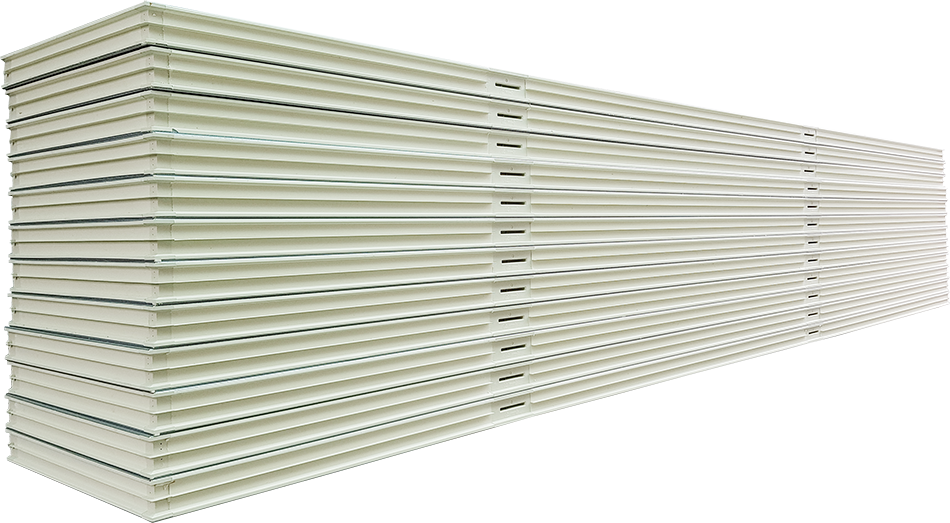

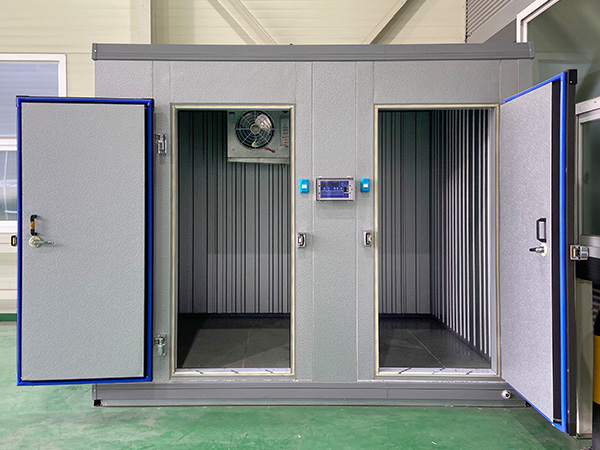

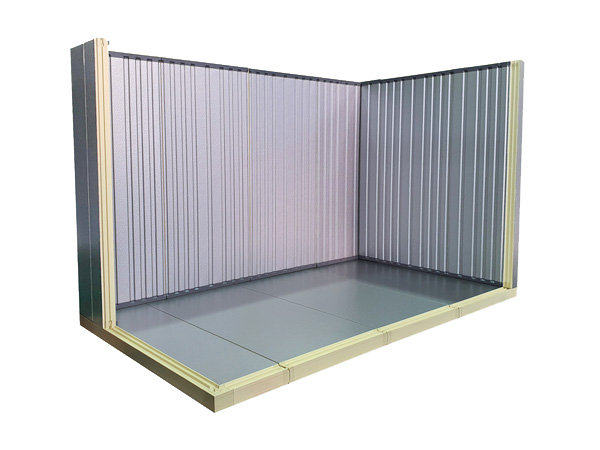

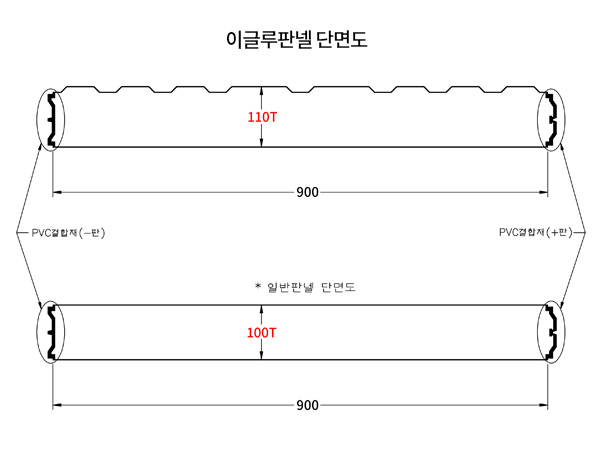

★신제품★ 이글루 골판넬





이글루 골판넬 만의 특장점!

  • 냉동·냉장 능력 극대화

    기존 판넬에 일정한 굴곡을 적용함으로써, 저온창고 내부의 냉기순환성을 향상시켜 냉동·냉장 능력을 극대화 하였습니다!


  • 단열성·강도 업그레이드

    최대 110T 두께의 판넬로서, 더욱 향상된 단열성과 강도를 기대할 수 있습니다!


  • 시공의 용이성

    판넬 자체에 깔끔한 사출물로 마감되어 있기 때문에 판넬 시공 시 천장·바닥 내부앵글 작업을 생략해도 되므로 작업시간이 단축됩니다!

    타사 골판넬에 비해 코너부분의 공간을 확보하여 실리콘 작업 등 시공이 더욱 용이합니다!


  • 칸막이벽체 전용 내부앵글 별도 제공!

  • 업계유일 신형 골판넬

    기존 골판넬의 단점을 개선한 업계 유일의 신형 골판넬입니다! (특허출원)

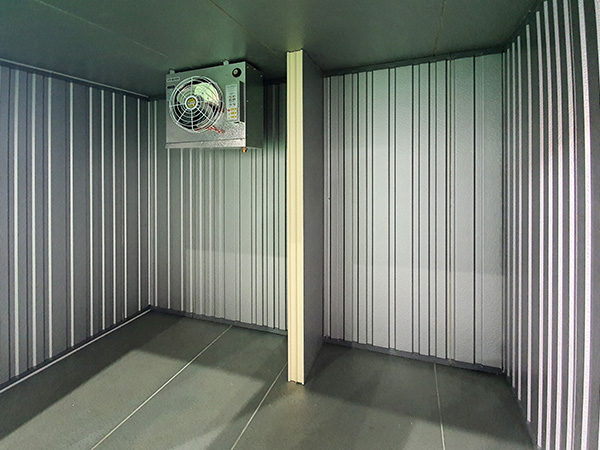

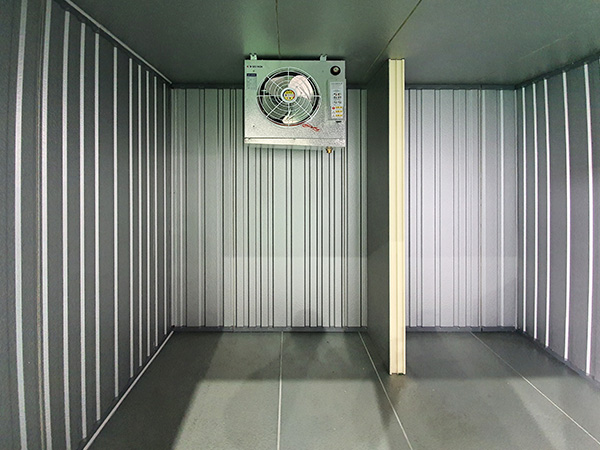

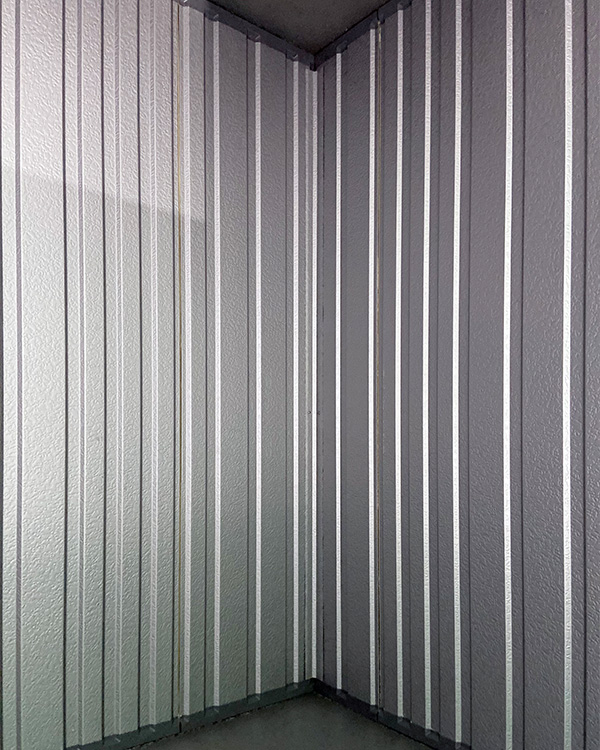

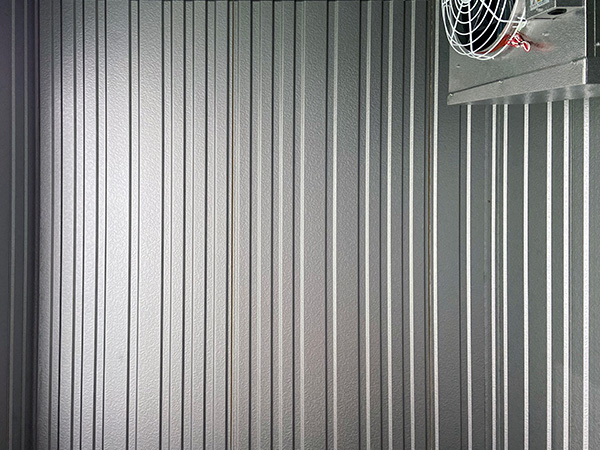

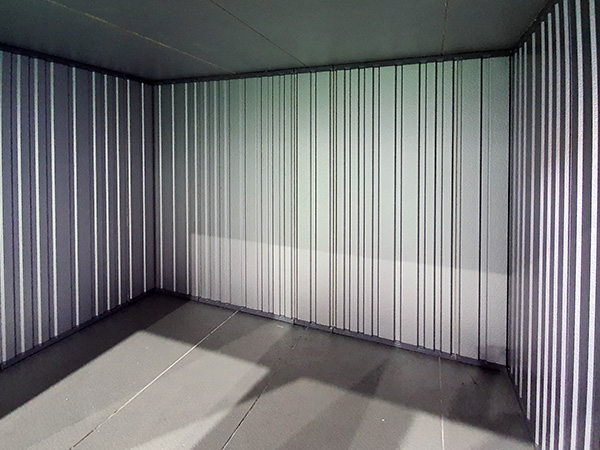

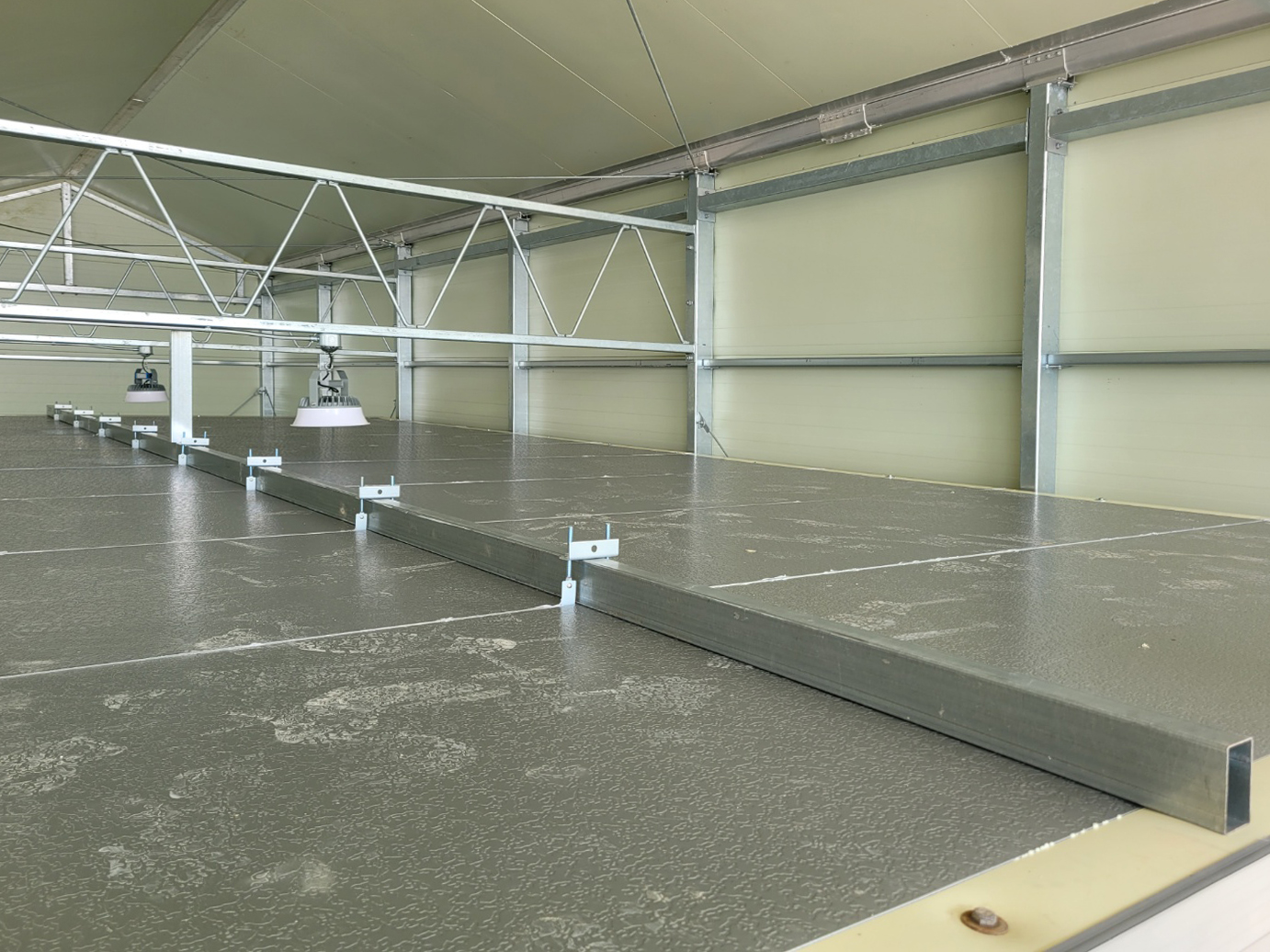

이글루 골판넬 시공사진

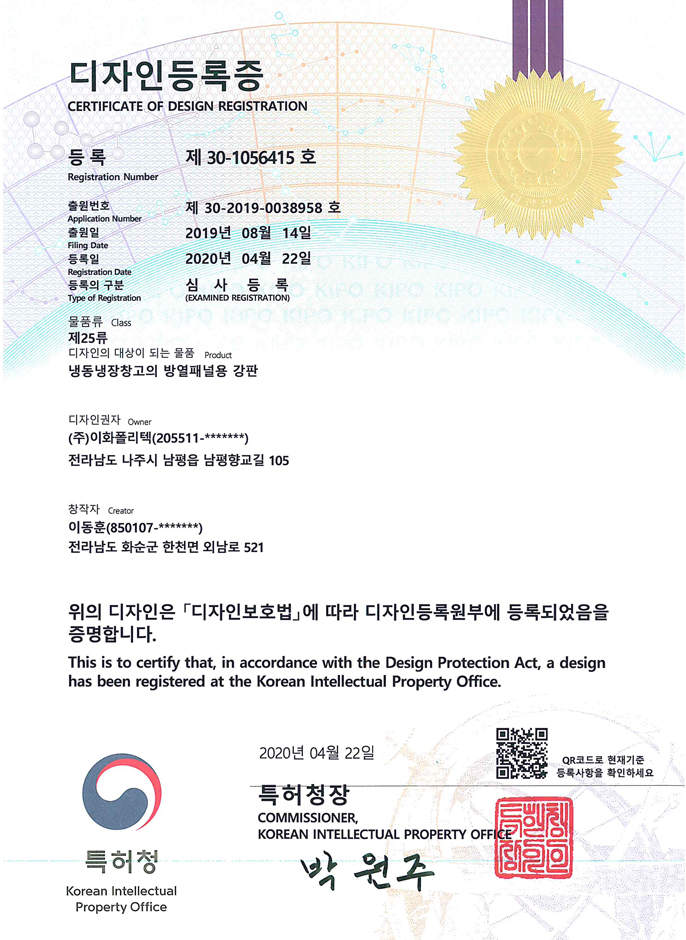

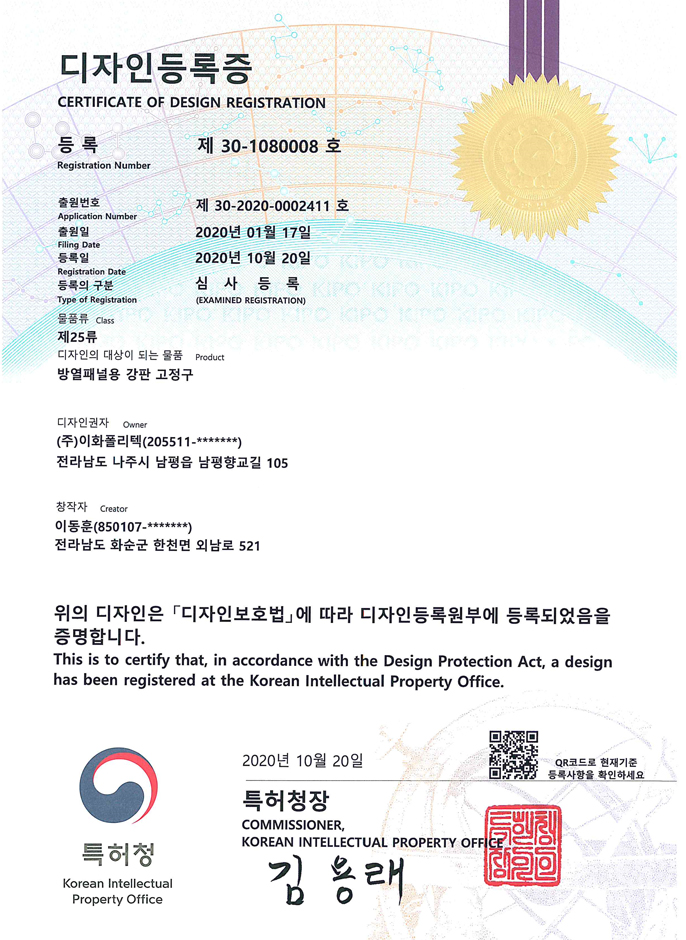

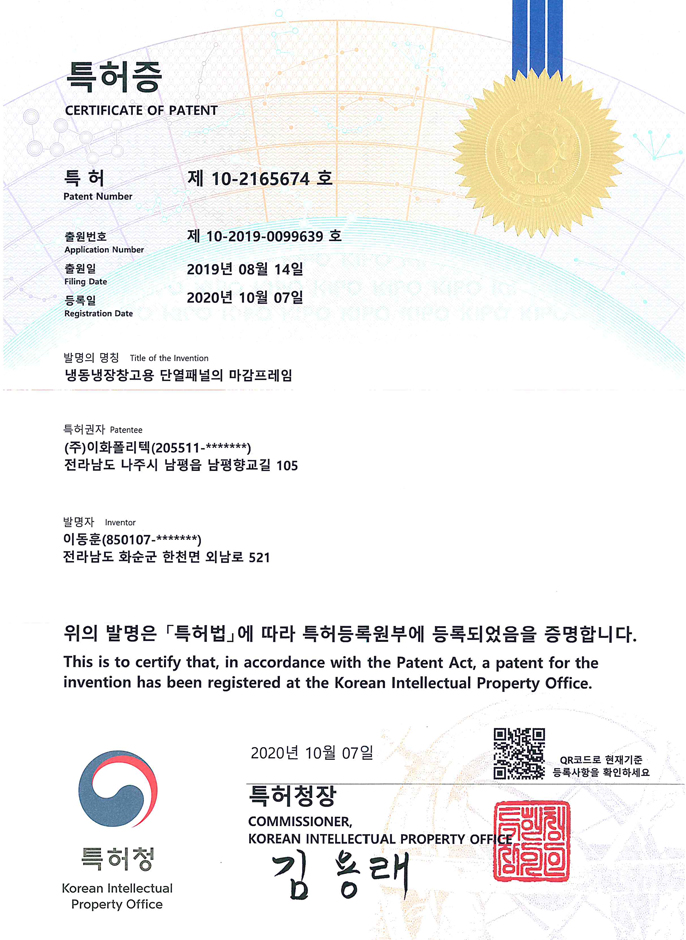

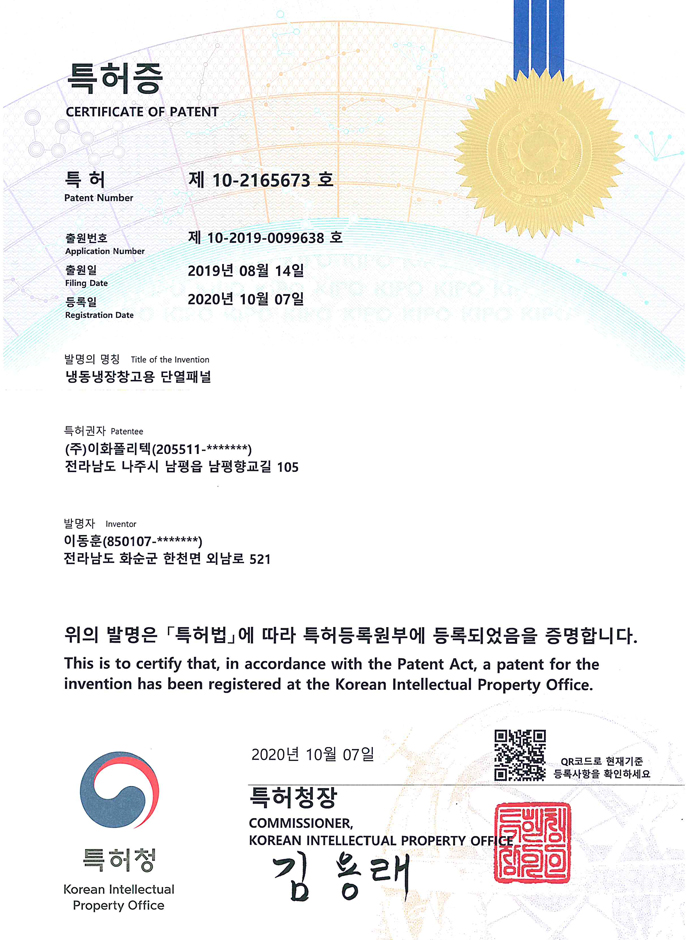

이글루 골판넬 관련특허

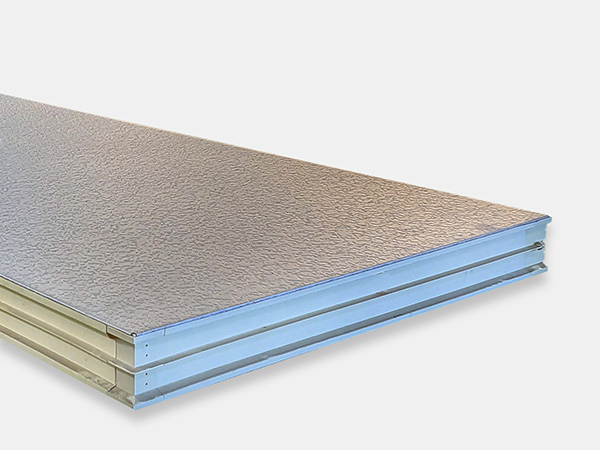

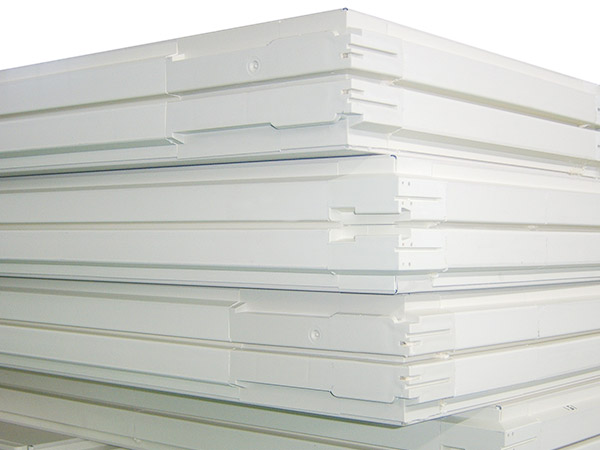

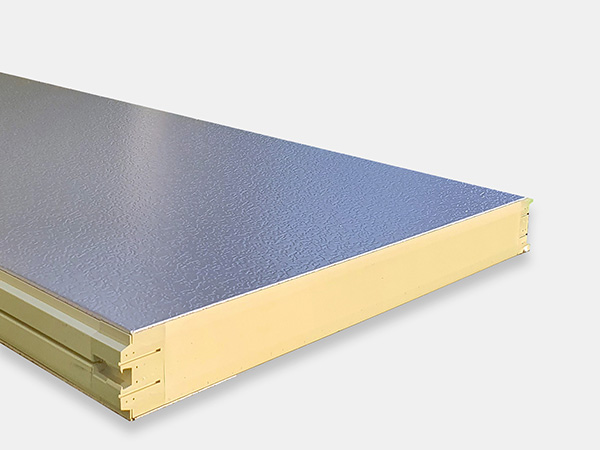

브림타입 판넬

50T·75T·100T·125T·150T 생산 가능
5가지 컬러·디자인 선택 가능
최대 12미터까지 생산 가능

브림판넬의 특징

  • 긴밀한 단열성능을 자랑하는 판넬이음과 코너접합 방식

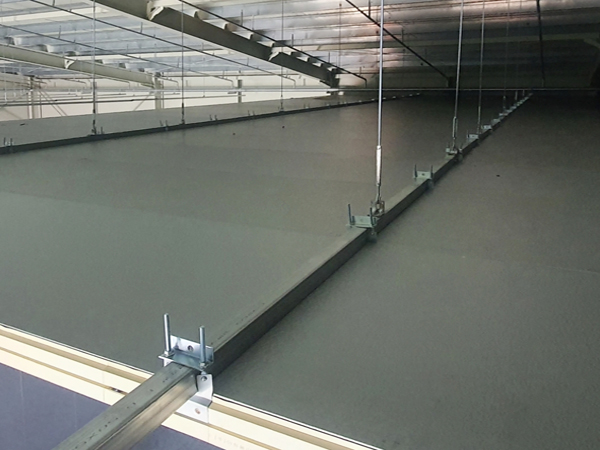

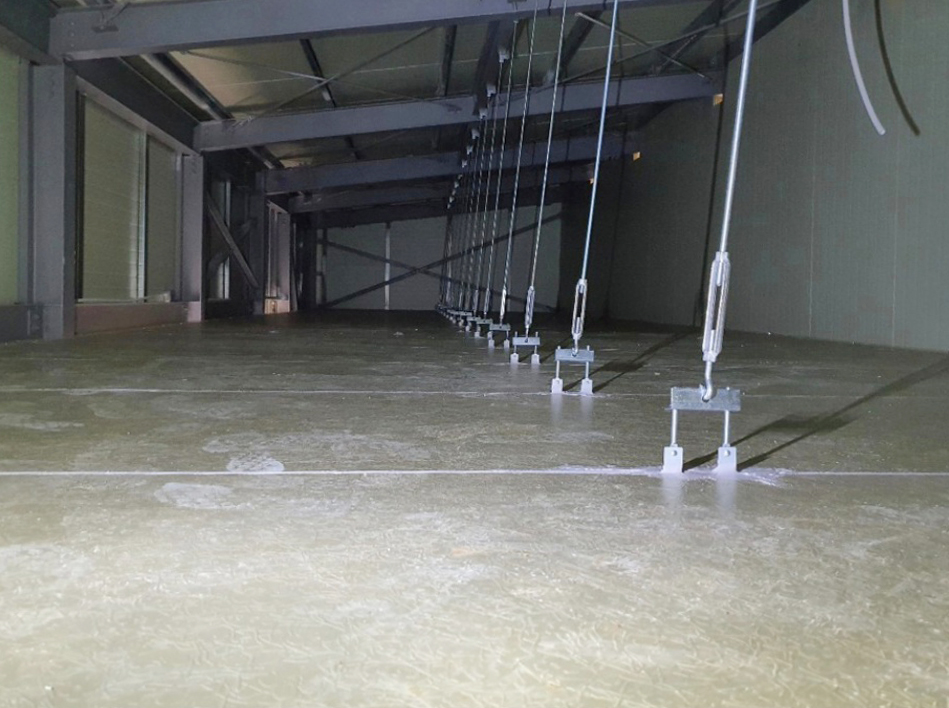

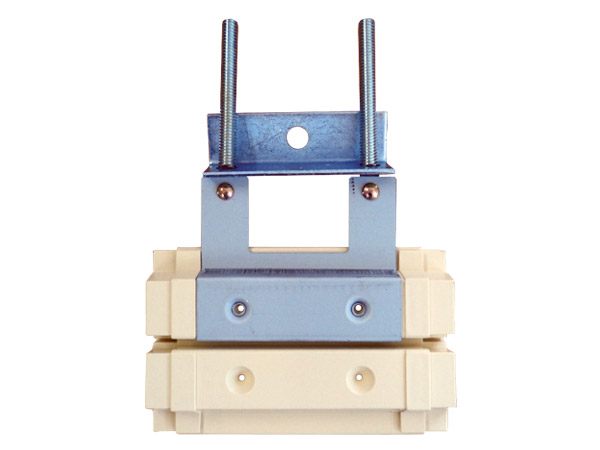

  • 브라켓: 중대형 공사에서 스틸브라켓을 이용해 대형판넬을 천장에 고정시켜 무거운 하중을 지탱하고 처짐을 방지함

  • 화재에 강한 난연성 판넬 : PolyIsocyanurate Foam(PIR) / PolyUrethane Foam(PUR)

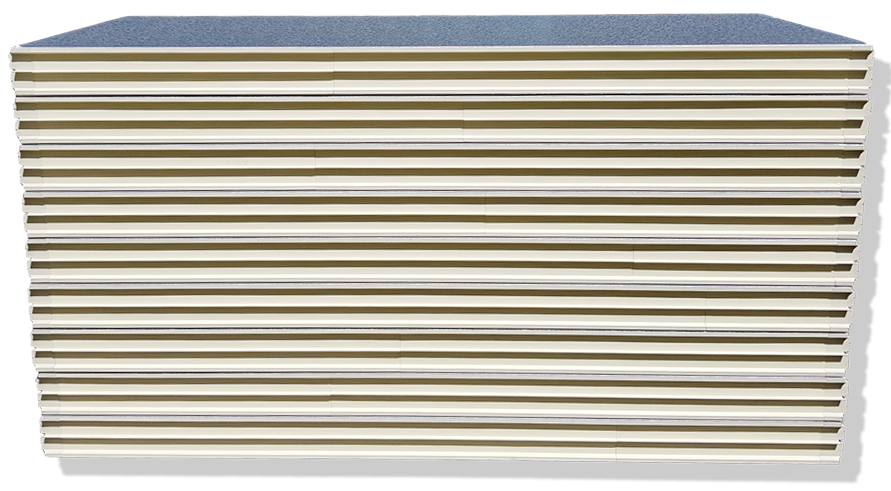

화스너타입 판넬

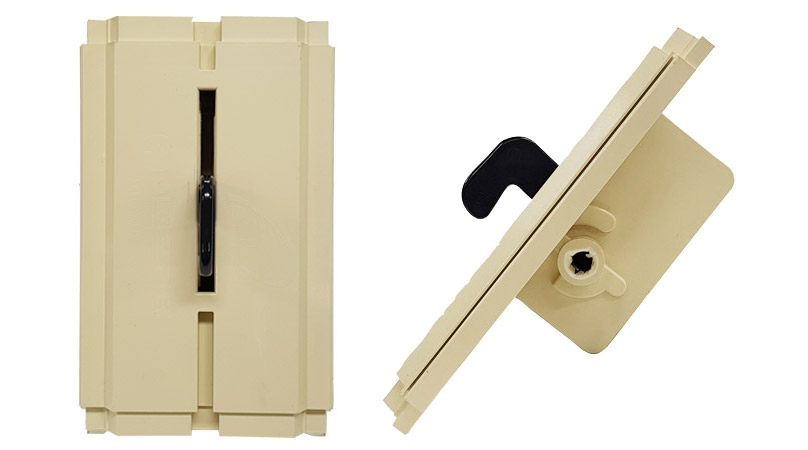

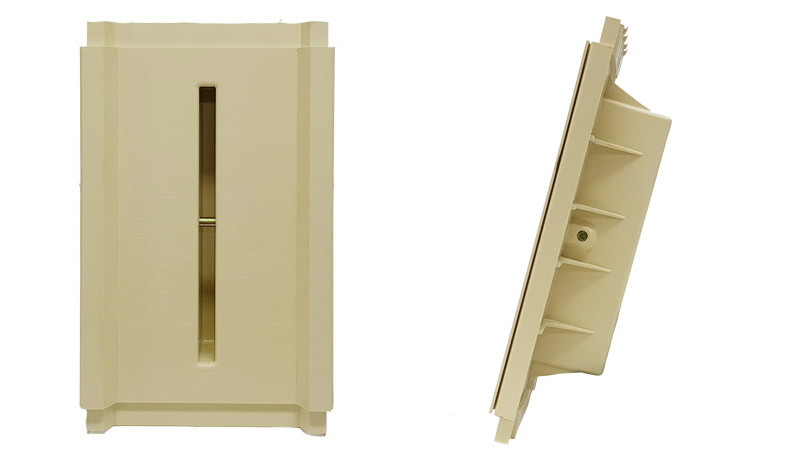

[화스너 마이너스]
[화스너 플러스]

부식이 없는 PVC화스너 채택
100T·125T·150T 생산 가능
5가지 컬러·디자인 선택 가능
최대 12미터까지 생산 가능

화스너판넬 만의 특징

  • 중대형 저온창고에 적합

    중대형 저온창고에 적합한 타입으로 더욱 견고한 판넬 결합 가능

  • PVC화스너 사용

    PVC화스너를 사용하여 판넬 접합부분 부식 방지

  • 브림판넬과 호환시공 가능(분리발주 가능)

    화스너판넬과 브림판넬이 서로 호환시공 가능하므로, 현장상황에 따라 분리하여 주문 가능

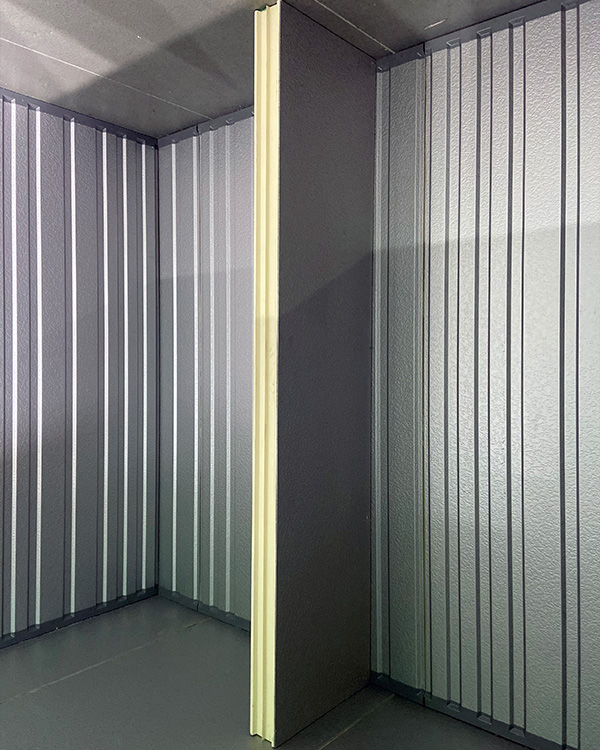

신형 칸막이판넬 출시!

[단점 : 샤시 내 공간으로 냉기가 침투하여 단열성이 떨어짐] 기존 칸막이판넬 (마이너스샤시 마감)
[장점 : 평면샤시로 마감하여 단열성과 기밀성 극대화!] ★ 신형 칸막이판넬 (평면샤시 마감) ★

판넬 조립순서

1. 기초 조립대(아연각) 설치

설치장소를 결정, 기초 조립대의 수평을 확인하고 배치합니다.

2. 바닥 판넬 배치

바닥 판넬을 배치하고 배수를 고려합니다. ㄷ형판으로 바닥판넬을 고정시키고 엇갈림을 방지합니다.

3. 벽 판넬 배치

코너 판넬을 세우고 순차적으로 벽판넬을 세워나갑니다. 이때 쓰러지지않도록 충분히 주의합니다. 건물 벽면에 붙여서 조립할 경우 미리 실리콘을 판넬 사이에 채워 접착하도록 세워갑니다.

4. 문틀의 조립

문틀을 설치합니다.

5. 천정 판넬의 배치

천정 판넬을 올립니다. 라이너를 이용하여 판넬의 틈을 각각 균등하게 조절한 다음 틈을 실리콘 처리합니다.

6. 냉각 유니트 설치

문을 설치하고 금구를 조절, 각 부의 마무리를 점검합니다. 다음으로 냉각 유니트를 설치합니다. 전기공사 및 시운전 후 완료합니다.

판넬 두께에 따른 사용 적정온도 및 용도

두께 적정온도 범위 용도
50㎜ 0℃ 이상 편의점(워크인냉장고),클린룸 등
75㎜ 0℃ 이상 냉장용,저온용
100㎜ -5 ~ 0℃ 이상 냉장용,냉동용
125㎜ -20 ~ -5℃ 냉동용,냉동 동결용
150㎜ -30 ~ -20℃ 동결용,급냉동,초저온용

재료 및 제원

구분 우레탄 판넬의 제원 및 물성
양면 표면제 철판 아연도금강판(비난연:0.45㎜ 난연/준불연:0.5㎜)
아연도금량 비난연:60g/㎡ 난연/준불연:90g/㎡
표면처리 고내후 고내열성 코팅
중간 단열재 재질 PolyUrethane Foam(PUR,비난연)
PolyIsocyanurate Foam(PIR,난연/준불연)
밀도 비난연:36㎏/㎥ 이상
난연/준불연:46㎏/㎥ 이상
내화성 자기소화성(난연성)
열전도율 0.023kcal/m·hr·℃ 이하
흡수량 0.3g/100㎠ 이하
적용온도 -30~90℃
접착 방식 자기접착 자기접착
결합 방식 결합 방식 브림타입(꺾쇠타입/날개타입)
화스너타입
강도 압축강도 20N/100㎠ 이상
굴곡파괴하중 25N 이상
규격 두께 50T,75T,100T,125T,150T
유효폭 최대 900㎜
길이 최대 12m
